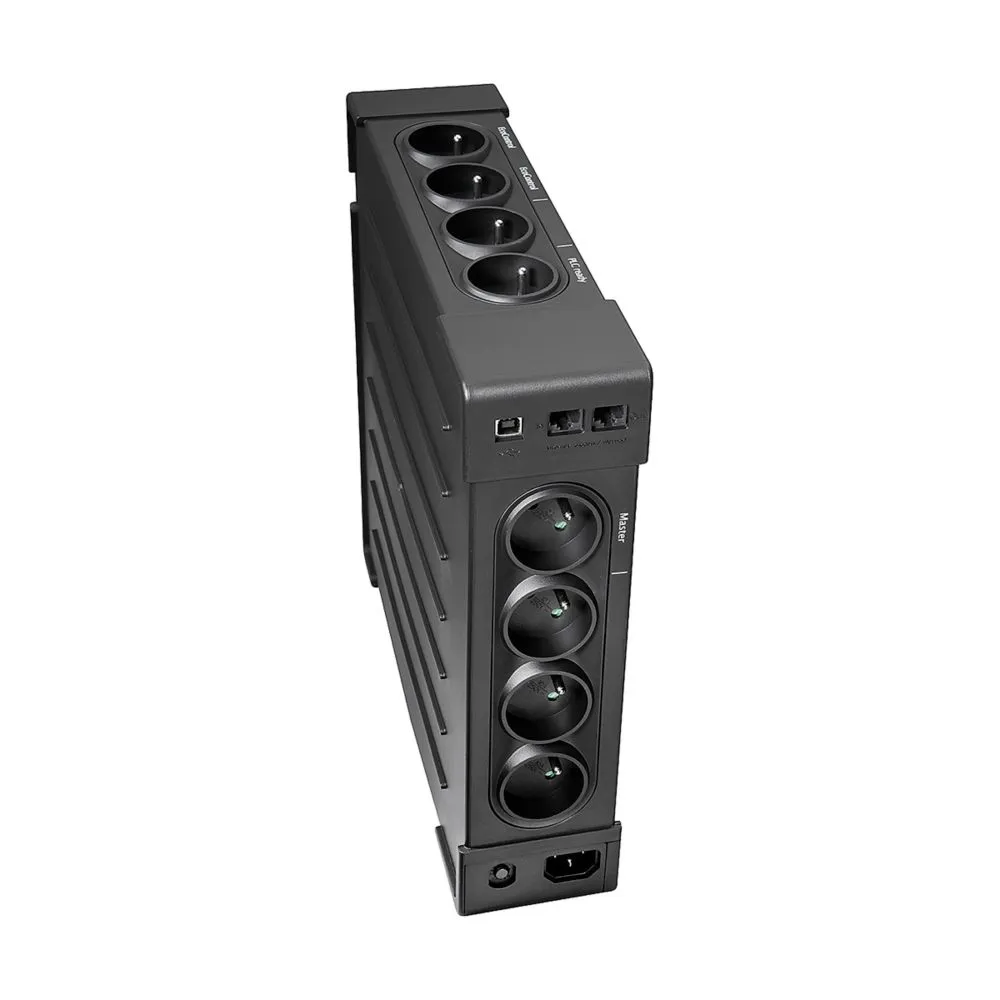

Onduleur Eaton Ellipse ECO 1200 VA EL1200USBFR

Onduleur à prises françaises pour protéger une caisse et son matériel réseau : 1200 VA / 750 W, 8 prises dont 4 secourues par batterie, deux batteries remplaçables et un port USB pour l’arrêt automatique du poste.

Caractéristiques techniques #

Caractéristique	Détail
Puissance	1200 VA / 750 W
Technologie	Hors ligne : le secteur alimente les appareils, la batterie prend le relais en cas de coupure
Temps de transfert	5 ms (valeur typique)
Autonomie	10 min à 50 % de charge (environ 375 W), 6 min à 70 % de charge (environ 525 W)
Prises de sortie	8 prises françaises : 4 secourues par batterie, 4 protégées contre les surtensions seulement
Tension de sortie	230 V
Batterie	Deux batteries plomb-acide scellées 12 V / 7 Ah, remplaçables par l’utilisateur
Durée de vie moyenne de la batterie	4 ans (valeur typique, selon la température et le nombre de décharges)
Test de la batterie	Automatique, une fois par semaine
Communication	Port USB (HID) ; logiciel Eaton UPS Companion (arrêt sécurisé du système, mesure de la consommation)
Protection des lignes	Téléphone, RNIS, ADSL et Ethernet (ports RJ)
EcoControl	Extinction automatique des périphériques lorsque l’appareil maître est éteint (deux prises EcoControl)
Voyants	LED
Niveau sonore	Moins de 25 dB à 1 mètre
Fourni dans le colis	Cordon d’entrée de 1,5 m, câble USB, manuel d’utilisation et consignes de sécurité
Dimensions et poids	Longueur 81 mm, hauteur 305 mm, largeur 312 mm ; 6,7 kg
Conditions de fonctionnement	0 à 35 °C, humidité de 0 à 85 % sans condensation
Garantie	2 ans, par échange standard (batteries incluses)

Questions fréquentes #

Que puis-je brancher sur cet onduleur ? #

Il convient à une caisse avec son matériel réseau : la puissance totale ne doit pas dépasser 750 W, et les 4 prises secourues par batterie reçoivent ce qui doit continuer à fonctionner pendant une coupure, par exemple le poste de caisse, la passerelle, le commutateur et l’enregistreur. Une passerelle UCG-Max (16,1 W au maximum), un commutateur USW-Lite-8-PoE (60 W au maximum, PoE compris) et un enregistreur UNVR-Instant (9 W au maximum) représentent environ 85 W. Les 4 prises parasurtenseur protègent des surtensions mais ne fonctionnent pas sur batterie : elles conviennent à ce qui peut s’arrêter, comme l’imprimante de tickets ou le terminal de paiement, qui s’arrêteraient donc pendant une coupure. Pour en protéger davantage sur batterie, parlez-nous de votre installation. Les câbles de sortie ne doivent pas dépasser 10 m. Si vous activez la fonction EcoControl, ne branchez pas d’appareil critique sur les prises EcoControl : elles s’éteignent avec l’appareil maître. Évitez les appareils à forte puissance ou à moteur (imprimante laser, chauffage, aspirateur).

Faut-il des câbles supplémentaires ? #

Non pour l’alimentation : chaque appareil se branche sur les prises françaises de l’onduleur avec son propre cordon. Le colis contient le cordon d’entrée de 1,5 m, qui relie l’onduleur à la prise murale, et un câble USB. Ce câble USB relie l’onduleur au poste de la caisse : avec le logiciel Eaton UPS Companion, il permet d’arrêter le système proprement lors d’une coupure. Si vous protégez une ligne téléphonique ou Ethernet (par exemple la liaison de la box) avec les ports RJ de l’onduleur, il faut des câbles réseau supplémentaires. Cet onduleur n’a pas de port réseau de supervision : il ne se supervise pas depuis UniFi.

Combien de temps l’onduleur met-il à prendre le relais, et combien de temps tient-il ? #

Il prend le relais en 5 ms en moyenne (valeur typique donnée par le constructeur) : c’est un onduleur « hors ligne », qui alimente vos appareils par le secteur et bascule sur la batterie à la coupure. Ce délai est prévu pour que les appareils continuent de fonctionner sans redémarrer ; si votre matériel est particulièrement sensible, demandez-nous conseil. L’autonomie dépend ensuite de la puissance branchée : selon le constructeur, environ 10 minutes à 50 % de la charge nominale (soit environ 375 W) et 6 minutes à 70 % (soit environ 525 W). Elle sert à terminer une vente et à éteindre proprement, pas à tenir une longue coupure ; avec le câble USB et le logiciel Eaton UPS Companion installé sur le poste, le système peut aussi s’arrêter automatiquement.

La batterie est-elle remplaçable ? #

Oui, les deux batteries (plomb-acide scellées 12 V / 7 Ah) sont remplaçables par l’utilisateur. L’onduleur les teste automatiquement une fois par semaine et les protège contre les décharges profondes. Leur durée de vie moyenne est de 4 ans (valeur typique du constructeur, selon la température et le nombre de décharges) : prévoyez de les remplacer. L’onduleur est garanti 2 ans par échange standard, batteries incluses.

Quelle différence avec le modèle 650 VA ? #

Le EL650USBFR offre 650 VA / 400 W, 4 prises françaises (3 secourues et 1 parasurtenseur) et une seule batterie : il suffit pour une caisse seule. Ce modèle 1200 VA apporte 8 prises dont 4 secourues et une puissance de 750 W, pour protéger la caisse et le matériel réseau ensemble.
