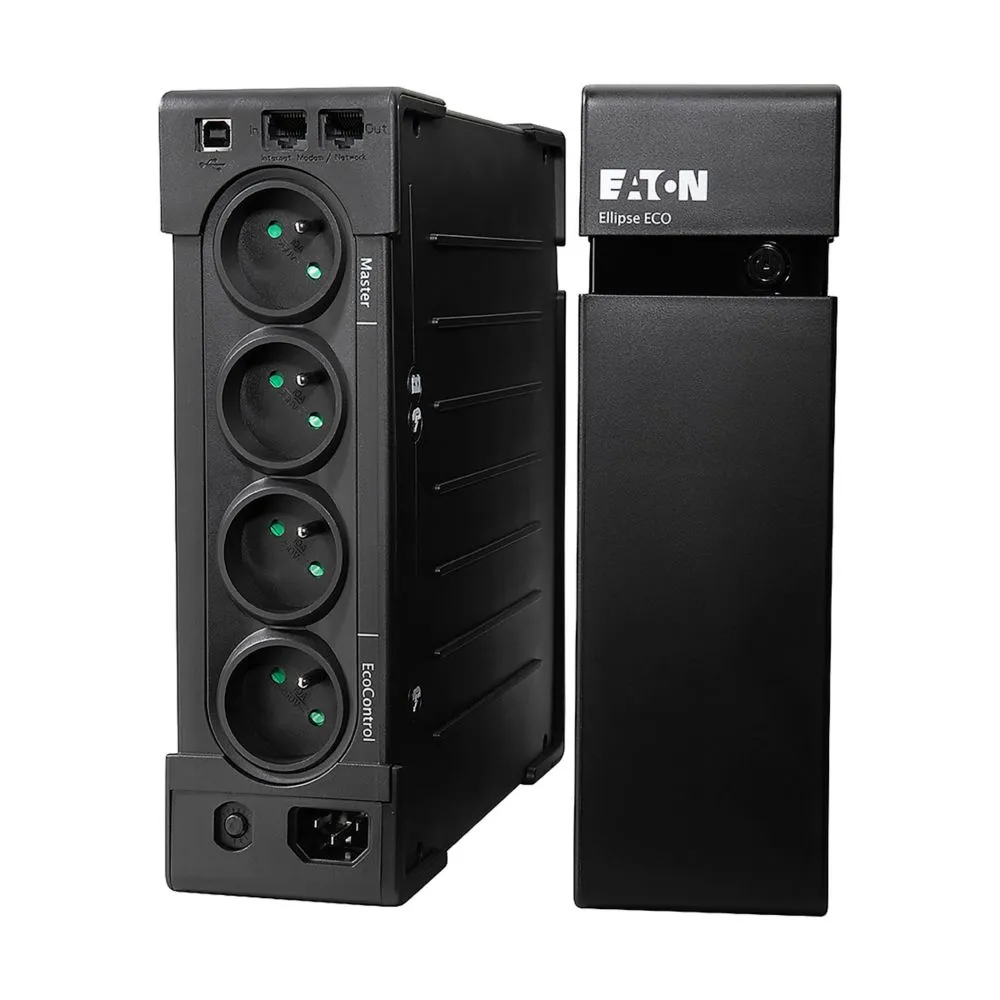

Onduleur Eaton Ellipse ECO 650 VA EL650USBFR

Onduleur compact à prises françaises pour protéger une caisse (poste, imprimante de tickets, terminal de paiement) des coupures de courant et des variations de tension : 650 VA / 400 W, 3 prises secourues par batterie, 1 prise parasurtenseur et un port USB pour l’arrêt automatique du poste.

Caractéristiques techniques #

Caractéristique	Détail
Puissance	650 VA / 400 W
Technologie	Hors ligne : le secteur alimente les appareils, la batterie prend le relais en cas de coupure
Temps de transfert	5 ms (valeur typique)
Autonomie	9 min à 50 % de charge (environ 200 W), 6 min à 70 % de charge (environ 280 W)
Prises de sortie	4 prises françaises : 3 secourues par batterie, 1 protégée contre les surtensions seulement
Tension de sortie	230 V
Batterie	Plomb-acide scellée 12 V / 7 Ah, remplaçable par l’utilisateur
Durée de vie moyenne de la batterie	4 ans (valeur typique, selon la température et le nombre de décharges)
Test de la batterie	Automatique, une fois par semaine
Communication	Port USB (HID) ; logiciel Eaton UPS Companion (arrêt sécurisé du système, mesure de la consommation)
Protection des lignes	Téléphone, RNIS, ADSL et Ethernet (ports RJ)
EcoControl	Extinction automatique des périphériques lorsque l’appareil maître est éteint (une prise EcoControl)
Voyants	LED
Niveau sonore	Moins de 25 dB à 1 mètre
Fourni dans le colis	Cordon d’entrée de 1,5 m, câble USB, manuel d’utilisation et consignes de sécurité
Dimensions et poids	Longueur 81 mm, hauteur 263 mm, largeur 235 mm ; 3,6 kg
Conditions de fonctionnement	0 à 35 °C, humidité de 0 à 85 % sans condensation
Garantie	2 ans, par échange standard (batteries incluses)

Questions fréquentes #

Que puis-je brancher sur cet onduleur ? #

Il convient à une caisse seule : mettez sur les 3 prises secourues par batterie les appareils indispensables pendant une coupure (poste de caisse, imprimante de tickets, terminal de paiement) et, sur la prise parasurtenseur, ce qui peut s’arrêter (par exemple un écran supplémentaire). La puissance totale ne doit pas dépasser 400 W : additionnez la consommation indiquée sur chaque appareil, et évitez les appareils à forte puissance ou à moteur (imprimante laser, chauffage, aspirateur). Les câbles de sortie ne doivent pas dépasser 10 m. Si vous activez la fonction EcoControl, ne branchez pas d’appareil critique sur la prise EcoControl : elle s’éteint avec l’appareil maître. Le matériel réseau d’un petit commerce, par exemple une passerelle UCG-Ultra (6,2 W au maximum) et un commutateur USW-Lite-8-PoE (60 W au maximum, PoE compris), représente environ 66 W, mais il occuperait deux des trois prises secourues : pour la caisse et le réseau ensemble, préférez le modèle 1200 VA.

Faut-il des câbles supplémentaires ? #

Non pour l’alimentation : chaque appareil se branche sur les prises françaises de l’onduleur avec son propre cordon. Le colis contient le cordon d’entrée de 1,5 m, qui relie l’onduleur à la prise murale, et un câble USB. Ce câble USB relie l’onduleur au poste de la caisse : avec le logiciel Eaton UPS Companion, il permet d’arrêter le système proprement lors d’une coupure. Si vous protégez une ligne téléphonique ou Ethernet (par exemple la liaison de la box) avec les ports RJ de l’onduleur, il faut des câbles réseau supplémentaires. Cet onduleur n’a pas de port réseau de supervision : il ne se supervise pas depuis UniFi.

Combien de temps l’onduleur met-il à prendre le relais, et combien de temps tient-il ? #

Il prend le relais en 5 ms en moyenne (valeur typique donnée par le constructeur) : c’est un onduleur « hors ligne », qui alimente vos appareils par le secteur et bascule sur la batterie à la coupure. Ce délai est prévu pour que les appareils continuent de fonctionner sans redémarrer ; si votre matériel est particulièrement sensible, demandez-nous conseil. L’autonomie dépend ensuite de la puissance branchée : selon le constructeur, environ 9 minutes à 50 % de la charge nominale (soit environ 200 W) et 6 minutes à 70 % (soit environ 280 W). Elle sert à terminer une vente et à éteindre proprement, pas à tenir une longue coupure ; avec le câble USB et le logiciel Eaton UPS Companion installé sur le poste, le système peut aussi s’arrêter automatiquement.

La batterie est-elle remplaçable ? #

Oui, elle est remplaçable par l’utilisateur (une batterie plomb-acide scellée 12 V / 7 Ah). L’onduleur la teste automatiquement une fois par semaine et la protège contre les décharges profondes. Sa durée de vie moyenne est de 4 ans (valeur typique du constructeur, selon la température et le nombre de décharges) : prévoyez de la remplacer. L’onduleur est garanti 2 ans par échange standard, batteries incluses.

Quelle différence avec le modèle 1200 VA ? #

Le EL1200USBFR offre 1200 VA / 750 W, 8 prises françaises (4 secourues et 4 parasurtenseur) et deux batteries : il convient quand la caisse et le matériel réseau sont protégés ensemble. Ce modèle 650 VA suffit pour une caisse seule.

Besoin d’un conseil, d’un devis ou d’une installation clé en main ? Contactez-nous.
